   在前几期内容中，我们解锁了燃气加臭剂的选型逻辑，也了解了无硫加臭剂的硬核优势，明确了燃气加臭是守护用气安全的第一道关键防线。但选对了优质加臭剂，如何将其精准、稳定地加注到燃气管网中，让警示气味顺利抵达每一位终端用户？答案就在燃气加臭系统里。今天，我们就深度拆解燃气加臭系统的工作原理与工艺流程，摸清燃气安全加臭的关键门道！

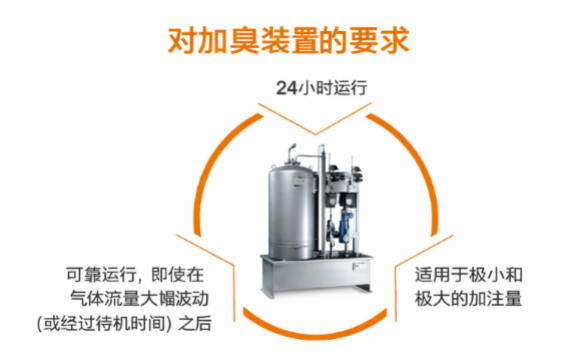

加臭装置的硬性要求：稳、准、全，缺一不可

   燃气加臭系统的核心载体是加臭装置，通常部署在进入城市配气管网前的燃气门站，作为加臭剂加注的关键设备，它的运行效果直接决定加臭浓度是否达标，因此必须满足四大硬性要求，才能保障加臭工作的精准性和持续性：

• 24小时不间断运行，适配燃气持续供应的行业需求；运行稳定可靠，即便燃气流量大幅波动、设备停机重启后，仍能快速恢复加注标准；
• 适配加注量全范围，无论是极小还是极大加注量，都能精准匹配；
• 浓度持续稳定，确保管网中燃气的加臭剂浓度始终符合安全警示标准。

核心工作逻辑：流量同步，按比例加注

   燃气加臭系统的核心工作原理，是按照燃气流量比例进行精准加注，实现加臭剂注入量与燃气流量的实时同步，从根本上保证加臭浓度不随燃气流量变化而偏离标准。

简单来说，就是通过燃气流量计实时捕捉流量数据，将信号传递至控制器，由控制器精准计算所需加臭剂量并下达指令，最终通过加注泵完成投加，再经雾化喷嘴让加臭剂与燃气充分混合，整个过程环环相扣、自动调节，实现“燃气流到哪，精准加臭到哪”。

五大关键组成：各司其职，构筑精准加臭体系

  一套完整的燃气加臭系统，由五大关键部分组成，每个部分都有明确的功能定位，协同完成从流量检测到加臭剂雾化混合的全流程，缺一不可：

• 燃气流量计量部分

主要设备：燃气流量计

核心作用：实时精准计量管道内天然气的实际流量，为后续加臭量的计算提供最基础、最准确的数据依据，并同步输出流量信号，是加臭精准的数据源头。

• 信号处理与控制部分

核心功能：信号转换、调节加注泵

核心作用：接收燃气流量计传输的流量信号，根据系统预设的加臭浓度标准，自动计算出当前燃气流量下所需的精准加臭剂量，随后向加注泵发送精准的控制信号，是加臭系统的智能大脑。

• 加臭剂计量与输送部分

主要设备：加注泵、加臭剂流量计量计（浮子流量计/标定柱）

核心作用：从加臭剂储罐中精准抽取加臭剂，按照控制器下达的指令，以设定流量完成输送，同时实时监测加臭剂的实际输送流量，确保加注量与设定值高度一致，是加臭系统的精准输送手。

• 注入管道的加臭喷嘴

主要设备：电磁阀、加注喷嘴

核心作用：通过电磁阀精准控制喷嘴的开启与关闭，将加注泵输送来的加臭剂雾化后注入燃气管道，让加臭剂以雾化状态与燃气快速、充分混合，保证管网中燃气气味均匀，是加臭剂与燃气的融合纽带。

• 加臭剂储存部分

主要设备：加臭剂储罐、集液池（配套排气泵、气阱、空气捕集器）

核心作用：储罐为加臭系统持续供给加臭剂，为计量泵提供稳定的吸入口液体；集液池则在储罐发生泄漏时，暂存泄漏的加臭剂，避免其直接洒落地面造成污染和安全隐患。配套的排气泵、气阱等设备，能有效降低储罐内加臭剂的挥发量，减少空气中的异味，保持门站厂区内的环境洁净。

完整工艺流程：一步不落，实现精准稳定加臭

   燃气加臭系统的整个工艺流程，遵循“信号接收-计算-输送-计量-注入-应急防护”的逻辑，全自动完成加臭剂加注，每一个步骤都紧扣“精准”与“安全”。具体流程如下：

1.信号接收：燃气流经燃气流量计，设备实时测量管道内燃气流量，并将燃气流量信号经信号转换后精准传送至控制器，完成信号的接收与传输。

2.剂量计算：控制器根据系统预设的加臭浓度标准，结合实时接收的燃气流量信号，自动计算出当前所需加入的加臭剂精准剂量，并向加注泵发送控制信号。

3.精准输送与流量核验：加注泵在控制信号的指令下，从加臭剂储罐中吸取加臭剂，按照计算出的精准流量完成输送。加臭剂在输送过程中流经加臭剂流量计量计，设备实时监测实际加注量，确保与设定值一致，实现双重计量核验。部分装置中还设置有电磁阀，当实际加注量超出设定范围时，可对加臭剂流动进行控制或切断，进一步提升计量精度与系统安全性（主要针对微型流量计等精密控制场景）。

4.雾化混合：经核验后的加臭剂，通过加注喷嘴被雾化注入燃气管道，与燃气气流在管道内充分混合，让燃气具备均匀、明显的警示气味，确保泄漏时能被及时察觉。

5.应急防护：若加臭剂储罐发生泄漏，泄漏的加臭剂会被集液池集中收集，后续按照危险化学品处置规范统一处理，从源头规避泄漏带来的安全与环境风险。

这种按燃气流量比例控制的加臭方式，能根据天然气流量的实时变化自动调节加臭剂注入量，从根本上保证天然气中加臭剂浓度始终稳定在国家规定范围内，让加臭这道安全防线始终牢固，为燃气从门站到终端用户的全程供应保驾护航。

  下期，我们将顺着加臭系统的工艺流程，逐个拆解各组成部分的关键细节，解锁精准加臭的实现技巧，同时分析那些影响加臭精准度的关键因素，记得持续关注哦！
